مكان المنشأ	الصين
اسم العلامة التجارية	Shanghai Beyond
إصدار الشهادات	ISO9001/CE/SGS
رقم الموديل	BY-MPL
الحد الأدنى لكمية	مجموعة واحدة / سطر واحد
الأسعار	Negotiation
تفاصيل التغليف	غلاف فيلم PE ، أو تغليف إطار من الصلب الكربوني ، أو تغليف خشبي حسب متطلبات العملاء
وقت التسليم	50-100 يوم عمل عند استلام الدفع وتأكيد الرسومات
القدرة على العرض	50 مجموعة في الموسم

اسم المنتج	تكلفة مصنع لب المانجو	نوع خط المعالجة	مشروع تسليم المفتاح الكامل
غلة العصير	50-75٪	إدخال الفاكهة بركس	10-20 بريكس (فواكه طازجة)
المنتج النهائي بركس	60 ~ 72Brix (للتركيز)	الجهد االكهربى	380 فولت 50 هرتز / 110 فولت 60 هرتز / 415 فولت 50 هرتز
عامل مطلوب	حوالي 6-20 شخصًا

اسم العلامة التجارية:	ما وراء شنغهاي
رقم الموديل:	BY-MPL05
الاهلية	5-50T / ساعة
مواد خام	مانجو / أناناس طازج
المنتج النهائي	عصير NFC الطازج ، عصير مركز ، عصير مركز ، عصير صافي ، عصير غائم
غلة العصير	50-75٪
إدخال الفاكهة بركس	10-20 بريكس (فواكه طازجة)
المنتج النهائي بركس	60 ~ 72Brix (للتركيز)
حزمة للمنتج النهائي	حقيبة كبيرة معقمة في أسطوانة / زجاجة زجاجية / زجاجة PET ، صندوق الجملون العلوي / كرتون على شكل قرميد
شهادة:	ISO9001 / CE / SGS
المواد الأساسية للآلات	SUS304 أو SUS316
مكان المنشأ:	الصين
تاريخ الشركة المصنعة	أكثر من 10 سنوات
الجهد االكهربى	380 فولت 50 هرتز / 110 فولت 60 هرتز / 415 فولت 50 هرتز
استهلاك الطاقة (Kw)	نوع توفير الطاقة ، حوالي 100-500 كيلو واط ،
عامل مطلوب	حوالي 6-20 شخصًا
استهلاك مياه التبريد	حوالي 80-300 م³
استهلاك البخار	حوالي 300-5000 طن / ساعة ،
مساحة المصنع المطلوبة	حوالي 500-5000 متر مربع
ضمان	12 شهرًا بعد التكليف
خدمة ما بعد البيع	المهندسين المتاحة لخدمة الآلات في الخارج

رقم.	معلومات المشروع	مكان	ملاحظة
1	5T / H سحق الأناناس	كينيا	آلة التكسير
2	2T / H خط تجهيز عصير الأناناس	سيريلانكا	مشروع التجهيز المسبق للفاكهة الطازجة
3	6 طن / ساعة المشروبات خط الإنتاج	لياونينغ هولوداو	مشروع تسليم المفتاح
4	3t / H خط إنتاج المشروبات البكتين	شاندونغ يانتاى	مشروع تسليم المفتاح
5	24000 p / H PET زهر العسل استخراج خط إنتاج الشراب قبل العملية	تشونغتشينغ شيوشان	مشروع تسليم المفتاح
6	مشروب 12t / H خط الإنتاج	خنان سانمينشيا	مشروع تسليم المفتاح
7	خط إنتاج مشروبات الألوة بقدرة 5 طن / ساعة	جياشينغ تشجيانغ	مشروع تسليم المفتاح
8	آلات تصنيع الفاكهة	فرنسا	آلات تصنيع الفاكهة

رقم التدفق	اسم	نموذج	تخصيص	الكمية (تعيين)

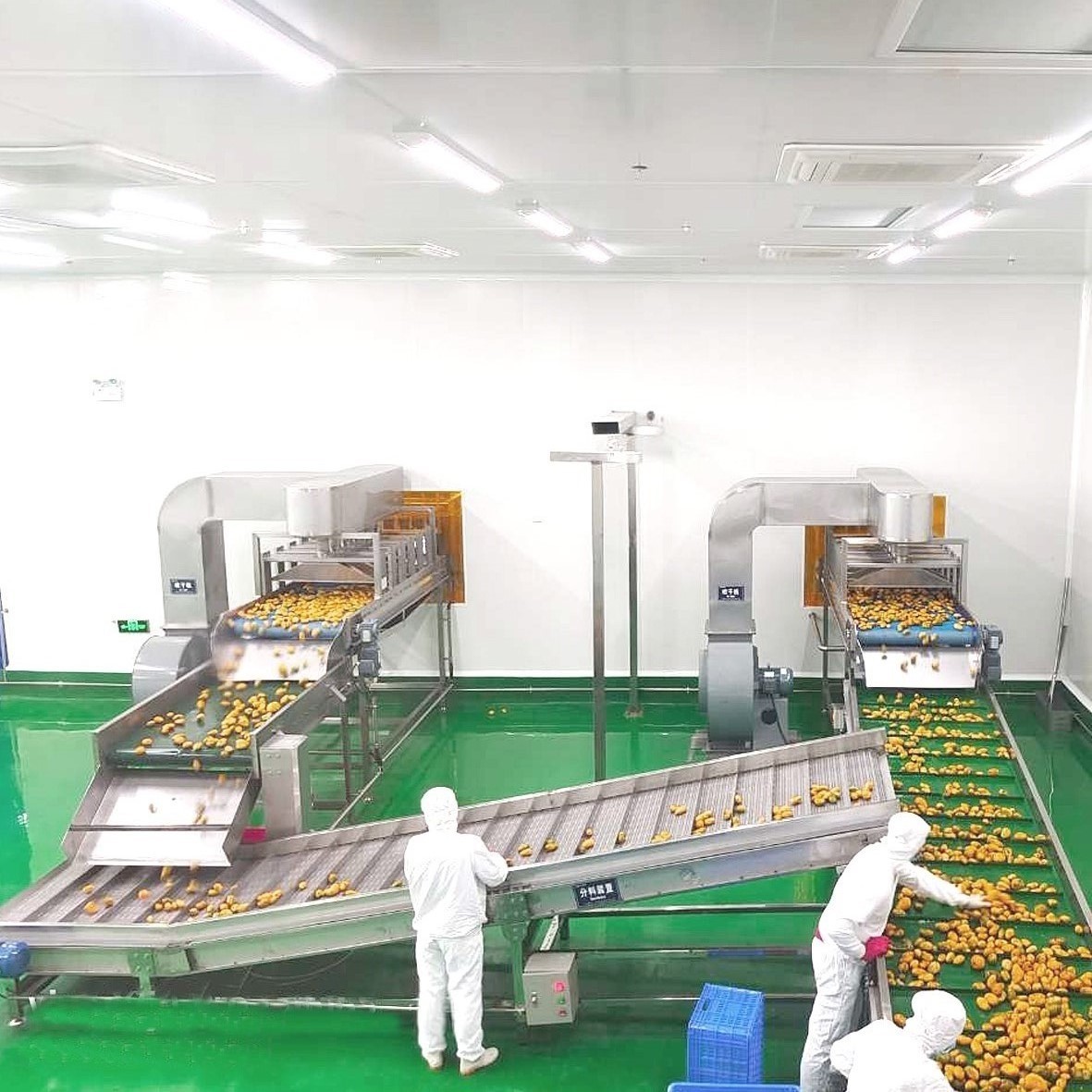

وحدة معالجة المانجو الطازجة
أ -1	مصعد اللوح	5T / ساعة	إطار SUS304 ، لوح من الفولاذ المقاوم للصدأ ، عن طريق وحدة التحكم في التردد 20 ~ 100 دورة في الدقيقة ، سلسلة النقل مصنوعة من مادة التعقيم	1
أ -2	ماكينة غسيل وفرز بضخ الهواء	5T / ساعة	مضخة طرد مركزي من الفولاذ المقاوم للصدأمضخة الأكسجينيمكن أن تكون السرعة قابلة للتعديل ، وحجم المصعد وبكرة الفرز هو 51 ، وطاولة الفرز مع الدرابزين ، والمنصة مصنوعة من ألواح الفولاذ المقاوم للصدأ المقاومة للانزلاق	1
أ -3	غسالة الفرشاة	5T / ساعة	المواد SUS304 ، حجم الآلة 4000 × 2000 × 1400 مم ، محول طاقة مستورد ، مع دافع فواكه يدوي ، في الأسفل مع جهاز رش لرش ماء الصنبور	1
أ -4	مصعد اللوح	5T / ساعة	محرك الآلة 3kw ، مع علبة التروس ، السرعة 20 ~ 100RPM قابلة للتعديل ، اللوح الفولاذي المقاوم للصدأ ، 4500 × 1100mm	1
	المجموع الفرعي:

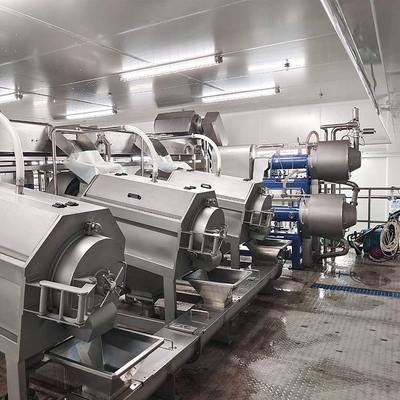

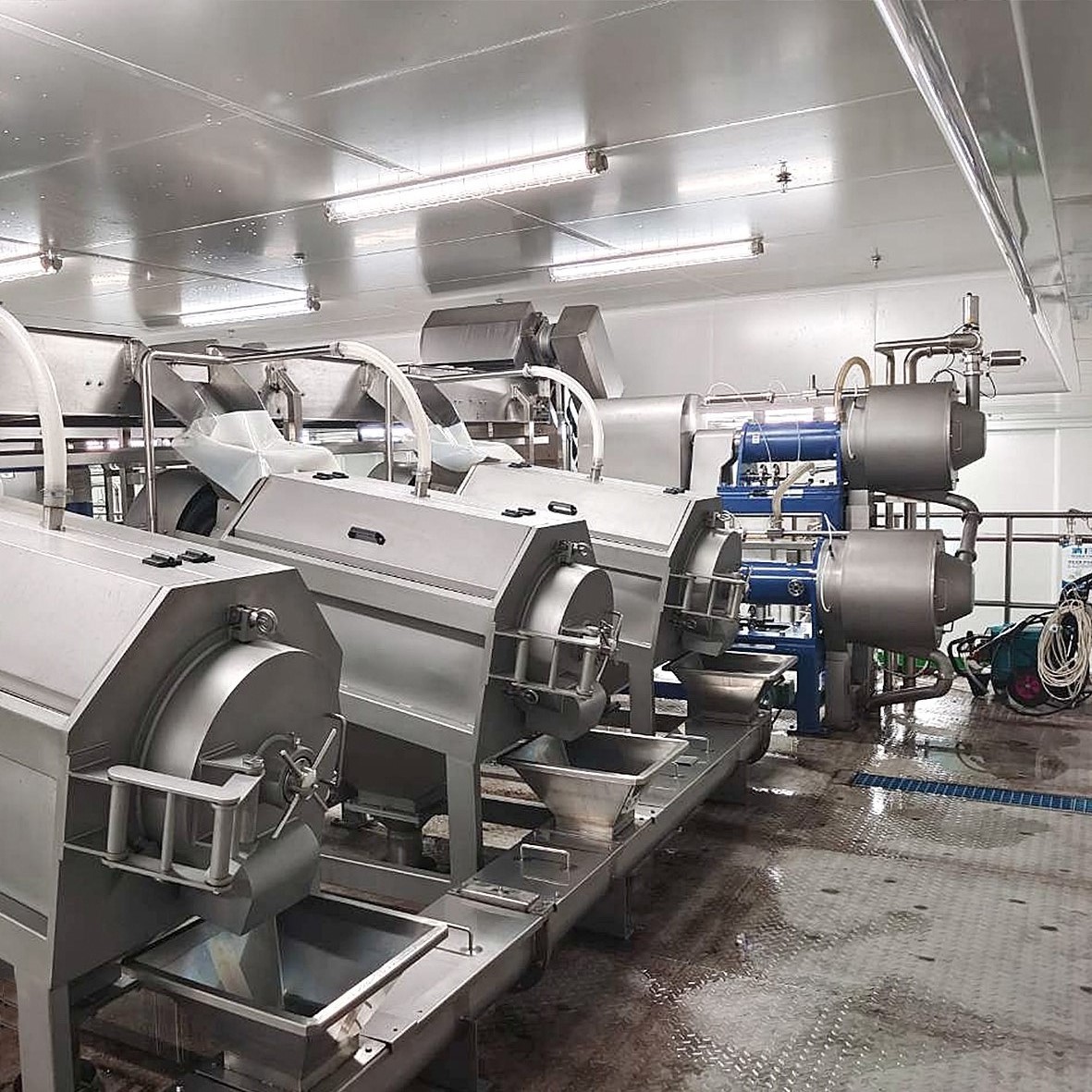

وحدة فصل لب المانجو

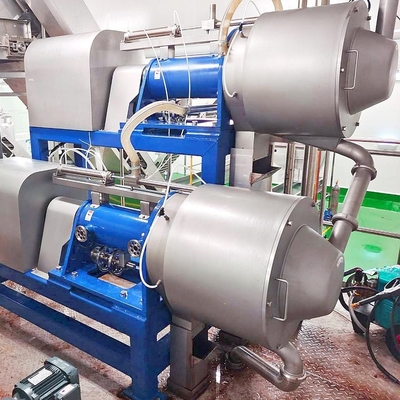

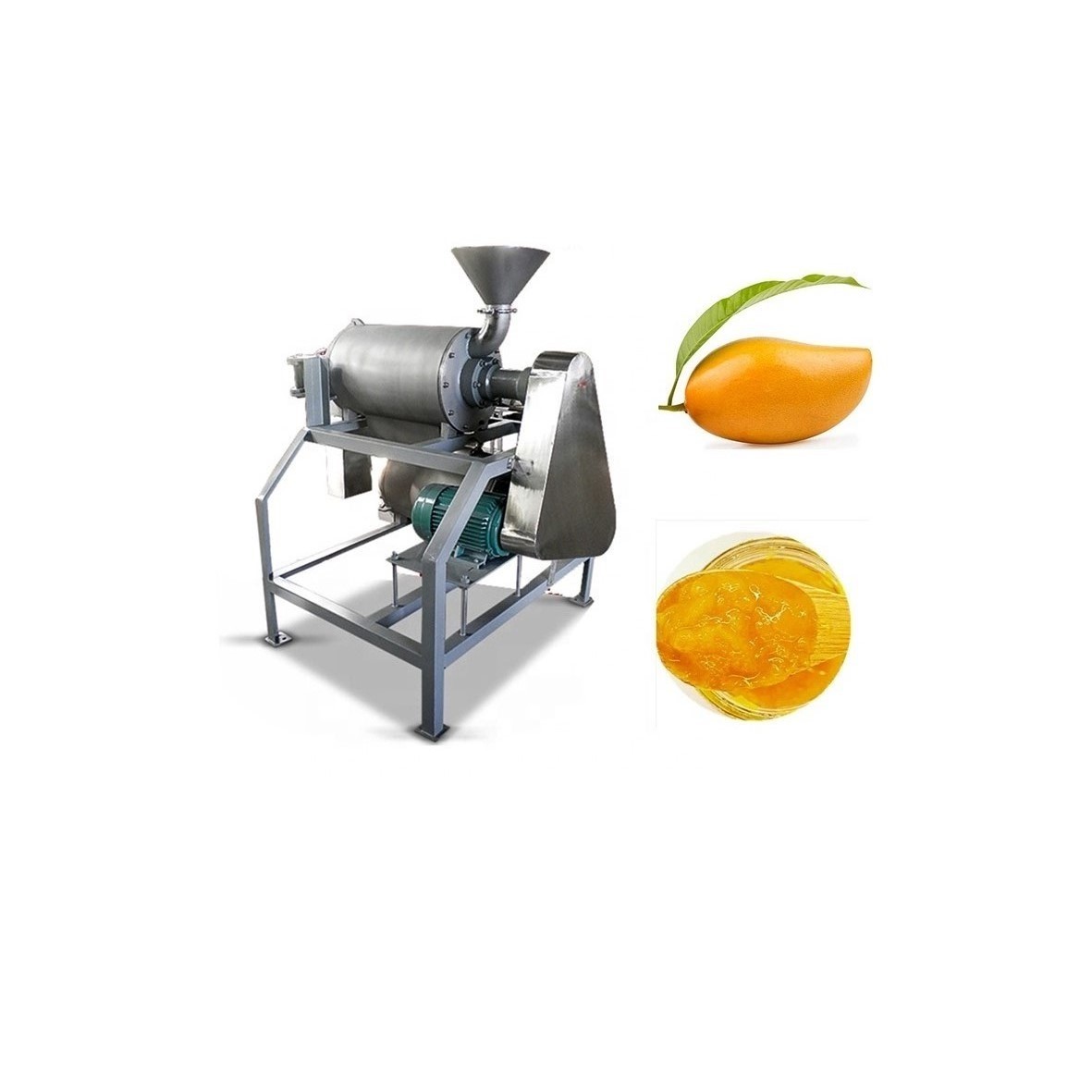

ب -1	مركب Pulper و destoner	5T / ح	إطار SUS304 ، السرعة قابلة للتعديل بواسطة محول الطاقة	1
ب -2	ناقل برغي لب الفاكهة		مصنوع من الفولاذ المقاوم للصدأ SUS304 ، قطر المسمار 300 مم ، شكل U.	3
ب -3	خزان تخزين مؤقت	1000 لتر	SUS304 ، طبقة واحدة ، مثبت نافذة عرض الضوء العلوي ، كرة رش CIP ، في الأسفل مع منفذ متصل بشفة ، مع مسبار عالي / منخفض المستوى ، 4 أرجل قابلة للتعديل	1
ب -4	مضخة برغي	10T / ح	ضبط السرعة يدويًا ، والضغط عند المنفذ هو 0.6 ميجا بكسل	2
ب -5	سخان أنبوبي	5T / ح	الغذاء الصحي الصف.التسخين الأنبوبي ، مع نظام صمام تخفيض البخار المستورد ، يتم التحكم في درجة الحرارة يدويًا ، مع وجود مقياس حرارة عند المخرج	1
ب -6	مكشطة نوع المكرر	3T / ح	SUS304 ، ثقب شبكي من الفولاذ المقاوم للصدأ ، تحكم في سرعة التردد المتغير ، مع ضغط مخرج قابل للتعديل	1
ب -7	خزان تخزين عازلة	1000 لتر	المواد هي الفولاذ المقاوم للصدأ SUS304 ، طبقة واحدة ، شكل دائري ، نوع نصف مفتوح ، مخرج في الأسفل مع شفة متصلة ، مسبار عالي / منخفض المستوى ، مدخل ماء نقي	1
ب -8	منصة لآلة إزالة الحجارة وعجينة الورق والكسارة		داعم فولاذي معتدل ، على السطح مع لوحة مربعة من الفولاذ المقاوم للصدأ ، الأبعاد 5000 مم × 2500 مم ، تصريف المياه في الوسط	1
ب -9	منصة لبالب		داعم فولاذي معتدل ، على السطح مع لوحة مربعة من الفولاذ المقاوم للصدأ ، الأبعاد 3500 مم × 2500 مم ، تصريف المياه في الوسط	1
ب -10	محطم		SUS304 ، من نوع الأسنان ، مع محركات ABB ، مع السفع الرملي على المظهر	1
ب 11	آلة ضغط الحزام	5T / ح	حقيبة شبكية صحية ، SUS 304 ، أوتوماتيكية بالكامل	1
ب 12	آلة صنع عجينة الورق بمرحلتين	5T / ح	SUS304 ، أول شبكة 0.8 مم ، شبكة ثانوية 0.4 مم ، طاقة 18.5 كيلو وات SUS 304 ، شبكة المرحلة الأولى 0.8 مم ، شبكة المرحلة الثانية 0.4 مم ، الطاقة 18.5 كيلو وات	1
	المجموع الفرعي:
ج ـ مبخر ووحدة تركيز
سي -1	بصهريج تخزين uffer	3000 لتر	المواد من الفولاذ المقاوم للصدأ SUS304 ، مع عزل PU ، قمة مخروطية ، مخرج في الأسفل مع شفة متصلة ، فتحة محكمة الغلق ، سلم ، مسبار عالي / منخفض المستوى ، صمام عينة ، محرض قائم أعلى ، لوحة مضادة للدوامة في الأسفل ، مقياس حرارة رقمي ، كرة رش CIP ، أرجل قابلة للتعديل	2
سي -2	مضخة طرد مركزي	10T / ح	درجة الغذاء الصحي ، الختم الميكانيكي ، محرك ABB ، رأس المضخة 36 مترًا	1
سي -3	تأثيرات مزدوجة قسري مبخر الدائرة	1.5-2T / ساعة	مادة SUS304 ، تحكم PLC أوتوماتيكي كامل ، نظام صمام تعديل وضبط البخار المستورد من المملكة المتحدة ، مستشعر درجة الحرارة المستورد ، جهاز التحكم في الضغط التفاضلي ، استخدام مياه البرج للتبريد	1
سي - 4	خزان تخزين دفعة	5000 لتر	المواد عبارة عن فولاذ مقاوم للصدأ SUS304 ، طبقة واحدة ، ميزان حرارة رقمي للعرض ، صمام عينة ، فتحة محكمة الإغلاق ، سلم ، مستشعر عالي / منخفض المستوى ، محرض من النوع الثابت ، لوحة مضادة للدوامة ، كرة تنظيف CIP ، دعامات قابلة للتعديل	2
سي - 5	مضخة دوارة	3 ~ 5T / ساعة	استخدام المطاط الغذاء الصف كحشية ، من الداخل ميرو مصقول ، والتحكم في التردد	1
	المجموع الفرعي:
د ـ نظام التعقيم والتعبئة

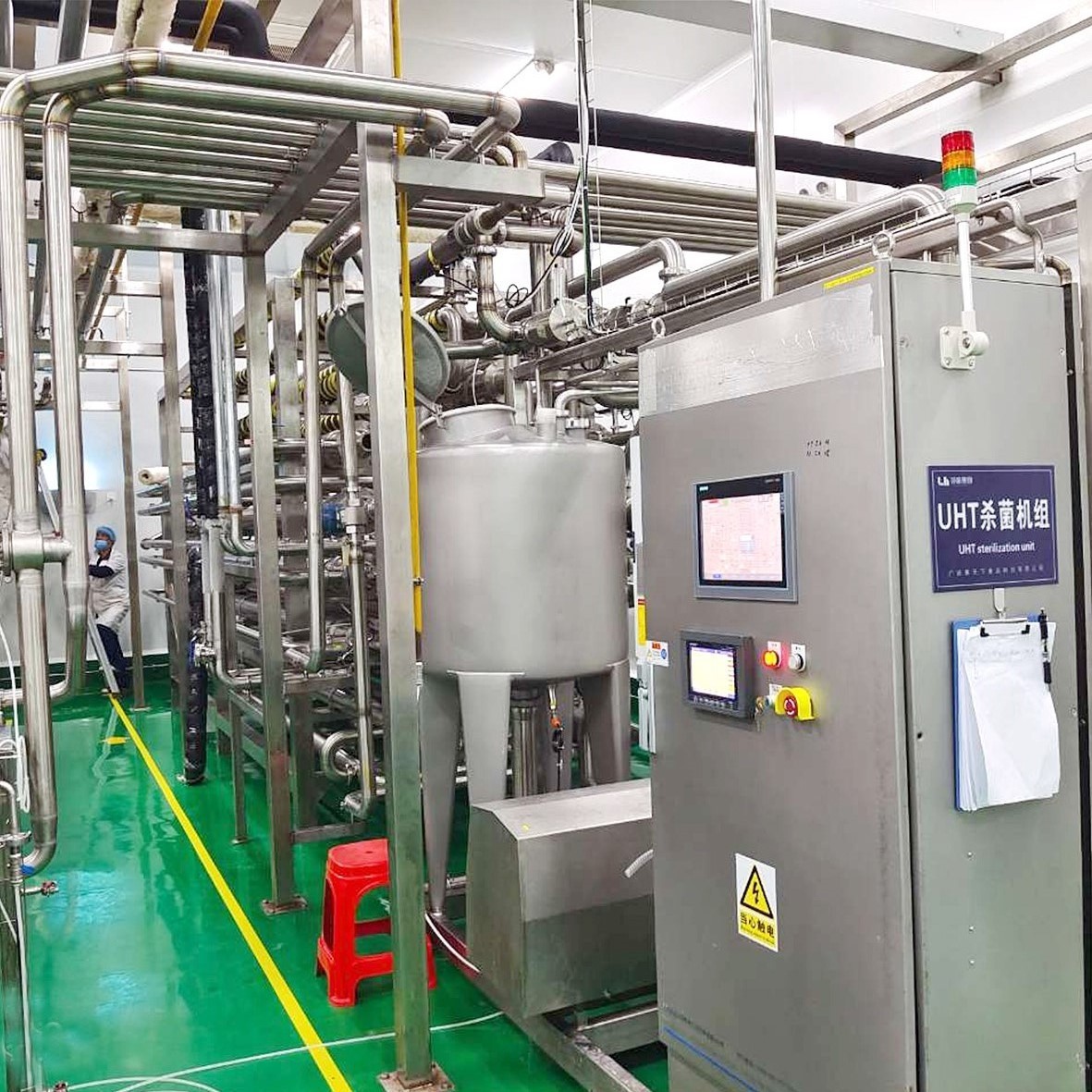

مد -1	معقم أنبوب في أنبوب	1.5-2T / ساعة	الفولاذ المقاوم للصدأ SUS304 ، نوع الأنبوب في الأنبوب ، التحكم PLC التلقائي بالكامل ، التبريد بواسطة مياه البرج ، نظام تخفيض وتعديل بخار ساركو سبريراكس المستورد من المملكة المتحدة ، درجة حرارة التعقيم 110 درجة مئوية ، 60 ثانية	1
مد -2	Deaerator	1.5-2T / ساعة	أوتوماتيكي بالكامل ، يعمل مع معقم أنبوب داخل أنبوب	1
مد -2	حشو معقم	1.5-2T / ساعة	معقمة بالبخار ، تحكم آلي ، رأس تعبئة واحد	1
	المجموع الفرعي
نظام E CIP
E-1	نظام سيب شبه أوتوماتيكي	2T × 3	الطبقة الخارجية لخزان السائل CIP عبارة عن فولاذ مقاوم للصدأ SUS304 ، داخلي SUS316L ، حجم خزانات حمض CIP / القلويات 2000 لتر ، مع أنابيب ملف داخل الخزانات لتسخين البخار لسائل CIP ، يتم التحكم في درجة الحرارة تلقائيًا ، دائرة تطهير واحدة ، حمض الولايات المتحدة الأمريكية / نظام إضافة قلوي ، مع عربة صغيرة لبرميل تخزين تركيز الأحماض / القلويات ، ومضخة طرد مركزي واحدة (20T / h ، رأس المضخة 36m)	1
ر	مضخة عودة CIP	20T / ح	درجة صحية غذائية ، فتيلة ذاتية ، أختام ميكانيكية	2
	المجموع الفرعي:
إجمالي سعر المعدات
تركيب مشروع G وغيرها
خ -1	نظام أنابيب المنتج (المعيار الوطني)		تشمل أنابيب CIP ، ونظام أنابيب المنتج ، والصمامات ، والعدادات في ورشة العمل الرئيسية ، ومعيار SMS ، بما في ذلك مواد التثبيت لنظام CIP	1
ع -2	نظام غير منتج (المعيار الوطني)		تشمل جميع أنابيب البخار وأنابيب الماء البارد ومياه الصنبور وأنابيب الهواء المضغوط ، ولا تشمل عزل الأنابيب	1
خ -3	خزانات كهربائية (المعيار الوطني)		تشمل جميع صناديق التحكم الكهربائية الموجودة في الورشة الرئيسية ، وتشمل أيضًا الخزائن الموجودة في الموقع المحلي (مصنوعة من الفولاذ المقاوم للصدأ) ، وتشمل صندوق التحكم الكهربائي لنظام CIP	1
خ - 4	نظام التوزيع الكهربائي (المعيار الوطني)		تشمل الكابلات الكهربائية والجسور والكابلات ونظام التحكم ، وتصميم صندوق تحكم رئيسي في الوسط ، مع صندوق تحكم منفصل في نقطة محددة للتحكم في جزء المعالجة الدقيق ، وإعداد زر محجوز للاستخدام الإضافي في المستقبل	1
ع -5	الشحن الداخلية		أرسل إلى ميناء شنغهاي	1
